利用廢棄微硅粉制備高純度納米SiO2粉體_賽普森微硅粉

微硅粉是在冶煉硅鐵合金和工業(yè)硅時(shí)產(chǎn)生的SiO2和Si氣體與空氣中的氧氣迅速氧化并冷凝沉淀而形成的一種超細(xì)硅質(zhì)粉末狀材料。其主要雜質(zhì)為Fe2O3、Al2O3、MgO、CaO、NaO等金屬氧化物及無(wú)定型碳。我國(guó)微硅粉產(chǎn)量巨大，平均每生產(chǎn)3T工業(yè)硅可回收l(shuí)T的微硅粉，每生產(chǎn)5T硅鐵可回收l(shuí)T微硅粉。長(zhǎng)
期以來(lái)微硅粉在國(guó)內(nèi)外主要作為混凝土和耐火材料添加劑使用。世界各國(guó)對(duì)混凝土和耐火材料添加劑用微硅粉均有相關(guān)標(biāo)準(zhǔn)。在我國(guó)，《高強(qiáng)高性能混凝土用礦物外加劑國(guó)家標(biāo)準(zhǔn)》(GB／T18736-2002)、中華人民共和國(guó)黑色冶金行業(yè)標(biāo)準(zhǔn)一不定形耐火材料用二氧化硅微粉》(YB／TI 15-2004)及《水工混凝土硅粉品質(zhì)暫行規(guī)定》水規(guī)科(1991)10號(hào)文件均明確規(guī)定用于混凝土和耐火材料添加劑的微硅粉SiO2最低含量應(yīng)大于85％。目前，文獻(xiàn)已有報(bào)道將低品級(jí)微硅粉(SiO2>85％)經(jīng)灼燒、酸浸等工藝去除無(wú)定型碳及酸溶性氧化物以提高微硅粉品級(jí)…，或是通過(guò)將微硅粉與生石灰一起煅燒后酸浸制備符合國(guó)家標(biāo)準(zhǔn)的白炭黑產(chǎn)品以提高其經(jīng)濟(jì)價(jià)值。但對(duì)于低含量微硅粉因市場(chǎng)價(jià)格低廉，提純成本高，大都作為工業(yè)廢棄物丟棄，不僅造成了資源的浪費(fèi)，也造成了嚴(yán)重的環(huán)境粉塵污染。本文以嘉峪關(guān)市巨大冶煉有限公司提供的低含量微硅粉(SiO2<70％)為原料，經(jīng)酸浸，氫氟酸溶解，水解，洗滌干燥，灼燒等工藝，制備出SiO2含量大于97％的納米SiO：粉體。制備的粉體具有純度高，粒徑小，比表面積大等優(yōu)點(diǎn)，作為添加劑可廣泛應(yīng)用于橡膠、涂料、陶瓷、顏料、油墨等領(lǐng)域，不僅充分利用了微硅粉資源，同時(shí)提升了微硅粉的應(yīng)用價(jià)值和經(jīng)濟(jì)價(jià)值，具有廣闊的應(yīng)用前景。
l試驗(yàn)
1．1試劑
微硅粉(嘉峪關(guān)巨大冶煉有限公司提供，SiO2<70％)；聚乙二醇600(PEG600，天津市化學(xué)試劑六廠)；氫氟酸(優(yōu)級(jí)純)；無(wú)水乙醇、氨水、鹽酸：分析純。
1．2納米SiO2粉體的制備

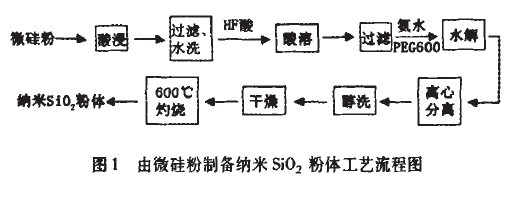

納米SiO2粉體制備的工藝流程見圖1。取一定量微硅粉，加入20％鹽酸，置于恒溫水浴箱中升溫至80℃劇烈攪拌2h，離心分離，沉淀用蒸餾水反復(fù)洗滌
至洗滌液為無(wú)色，加入適量氫氟酸使其全部溶解，過(guò)濾，取上層清液，在劇烈攪拌下逐滴加入60℃的PEG600氨水溶液中(V(pec600)／V(NH3)=1：9)，滴加完畢后恒溫反應(yīng)lh。離心分離，上層清液經(jīng)干燥可獲得NH。F粗產(chǎn)品，下層沉淀用無(wú)水乙醇洗滌數(shù)遍，置于恒溫干燥箱內(nèi)105℃恒溫10h，將所得白色粉末移入坩堝中，置于馬弗爐內(nèi)600℃下灼燒2 h，自然冷卻，即可制備出白色納米SiO2粉體。
其主要反應(yīng)式為：

1．3粉體的表征
采用JSM-6701F冷場(chǎng)發(fā)射掃描電鏡(SEM)對(duì)粉體的粒徑和形貌進(jìn)行表征；粉體的元素組成及含量用掃描電鏡自帶能譜分析儀(EDS)進(jìn)行分析；樣品粉體的物相組成用XRD-6000X射線衍射儀和Nexus 670型傅里葉紅外光譜儀(FT-IR)表征。所制備納米粉體的比表面積采用F-Sorb 2400型比表面分析儀測(cè)定。
2 結(jié)果與討論
2．1成分分析

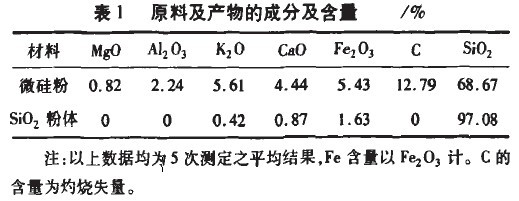

采用JSM-6701F冷場(chǎng)發(fā)射掃描電鏡自帶能譜分析儀(EDS)對(duì)原料及產(chǎn)物的成分進(jìn)行了分析，結(jié)果見表1。由表1可知，原料微硅粉中SiO2含量低于70％，雜質(zhì)以不定型C和Fe2O3、Al2O3、MgO、CaO、K2O等金屬氧化物為主。產(chǎn)物SiO2粉體中SiO2含量高于97％，含有少量的Fe2O3，、CaO、K2O等雜質(zhì)，達(dá)到并超過(guò)微硅粉相關(guān)國(guó)家標(biāo)準(zhǔn)1級(jí)標(biāo)準(zhǔn)。制備的粉體中含有較多的Fe2O3，主要是由于Fe3+可與HF生成FeF63-絡(luò)離子，在氨水溶液中水解生成             Fe(OH)3，并與水解生成的SiO2一起沉淀。經(jīng)過(guò)濾，洗滌，干燥。灼燒后生成棕褐色Fe2O3／SiO2復(fù)合粉體。

2．2物相表征

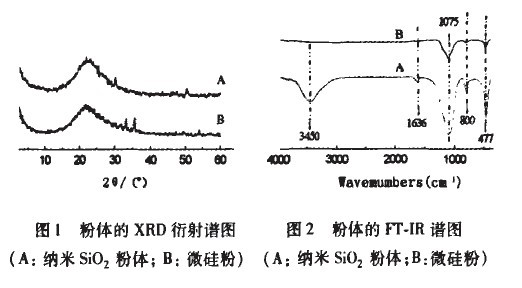

粉體的XRD譜圖和FT-IR譜圖分別見圖2、圖3。微硅粉和納米SiO2，粉體的XRD圖譜均顯示在低衍射角約22．5度區(qū)域有1個(gè)饅頭狀非晶衍射峰，該峰一般
被認(rèn)定為是非晶SiO2的特征衍射峰，說(shuō)明微硅粉和納米SiO2粉體中SiO2均以不定型結(jié)構(gòu)存在。相應(yīng)的在FT-IR譜圖中，微硅粉和納米SiO2粉體在1075cm，800 cm和477 cm附近的紅外吸收峰均為SiO2的特征吸收峰，其中1075cm附近和800 cm附近的強(qiáng)吸收峰分別對(duì)應(yīng)于Si-O-Si鍵的反對(duì)稱伸縮振動(dòng)&(Si-O-Si)和對(duì)稱伸縮振動(dòng)u(Si—O—Si)，477cm的吸收峰對(duì)應(yīng)于O-Si-O鍵的彎曲振動(dòng)&(O-Si-O)。3450cm處的寬峰是硅羥基和結(jié)合水的反對(duì)稱O-H伸縮振動(dòng)吸收峰(O—H)，說(shuō)明所得粉末為無(wú)定形SiO2，固體顆粒。這與XRD分析結(jié)果相一致。1636cm處的弱吸收峰為毛細(xì)孔水以及表面物理吸附水的O-H彎曲振動(dòng)吸收峰&(H-O-H)。在微硅粉的XRD譜圖中，在32.5度和360度區(qū)域分別出現(xiàn)對(duì)應(yīng)于y．Fe2O3和r．Fe2O3的特征衍射峰，說(shuō)明原料微硅粉中的Fe203以r-Fe203和a-Fe203兩種形態(tài)存在。而在微硅粉的FT-IR譜圖中則只有SiO2的吸收峰而未發(fā)現(xiàn)Fe2O3的紅外吸收峰。在納米SiO2粉體的XRD圖譜和FT-lR譜圖均未出現(xiàn)Fe2O3，的衍射峰和吸收峰，說(shuō)明原料中Fe2O3已大部分被去除。

2．3形貌表征

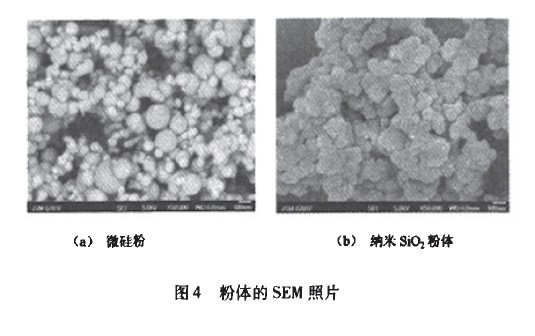

采用場(chǎng)發(fā)射掃描電鏡對(duì)原料和產(chǎn)物的形貌和尺寸進(jìn)行了表征，結(jié)果如圖4。從原料微硅粉的掃描電鏡照片可看出原料微硅粉為規(guī)則的球形，分散度良好，粒
徑從30nm一300nm不等，分布范圍較廣。這主要是因?yàn)槲⒐璺凼怯蓺鈶B(tài)急速冷凝沉淀而成，冷凝過(guò)程中水蒸汽極少，顆粒之間相互團(tuán)聚很少，故球形和分散度均良好。納米SiO2粉體則近似為為圓球形，顆粒大小比較均勻，存在較明顯團(tuán)聚現(xiàn)象，按照粒子大小的隨機(jī)統(tǒng)計(jì)分析，納米SiO2粉體中平均直徑大約為90 nm。通過(guò)BET多層氣體吸附法測(cè)定粉體的比表面積為210m2／g。

3結(jié)論
本文以廢棄微硅粉為原料，經(jīng)酸浸，HF酸溶解，水解，洗滌干燥，灼燒等步驟，制備出納米SiO2粉體。其中SiO2含量大于97％，平均粒徑為90 nm，比表面積210m2／g。該粉體具有SiO2含量高，粒徑均勻，比表面積大等優(yōu)點(diǎn)，可作為橡膠、涂料、陶瓷、顏料等領(lǐng)域高品質(zhì)添加劑使用，應(yīng)用前景廣闊。
