C60高標(biāo)號(hào)微硅粉混凝土的施工案例

本工程中部框架柱采用C60微硅粉混凝土，C60微硅粉混凝土在一般工程中為高等級(jí)強(qiáng)度的混凝土，在配合比和施工中必須加以注意，以消除對(duì)工程質(zhì)量造成的隱患。一般是從材料和方便施工兩方面進(jìn)行控制。

材料選用：

　�、�52.5礦渣硅酸鹽水泥，為保證C60微硅粉混凝土的強(qiáng)度，要求水泥強(qiáng)度fc〉2.5MPa；

　　②砂石：砂要求細(xì)度模數(shù)Mk≥2.6，級(jí)配良好，含泥量≤3%，泥塊含量≤1%，碎石采用5～25mm連續(xù)級(jí)配，含泥量≤1%，泥塊含量≤0.5%，壓碎指標(biāo)值≤20%；

　　③外加劑選用SF高效緩凝泵送劑，其減水率〉25%；

　�、転榻档退療幔蓳接靡欢〝�(shù)量的優(yōu)質(zhì)微硅粉和Ⅱ級(jí)粉煤灰，取代系數(shù)K=1.3；

　　⑤在試配中可選用FS礦粉，其細(xì)度大于400目、活性較好。

　　在C60生產(chǎn)時(shí)，要求混凝土攪拌站符合以下幾點(diǎn)要求：

　　攪拌站的計(jì)量：靜態(tài)計(jì)量及動(dòng)態(tài)計(jì)量均要符合要求；

　　攪拌站原材料要按我司要求進(jìn)料，尤其是水泥及粗骨料；

　　攪拌站要嚴(yán)格控制塌落度及砂、石含水率，以及作相調(diào)整；

　　攪拌站中的砂、石料不能離析。

　　C60微硅粉混凝土柱、剪力墻的施工

　　本工程框架柱、剪力墻混凝土標(biāo)號(hào)較高，澆筑混凝土?xí)r應(yīng)考慮對(duì)框架柱混凝土超灌一部分，為防止梁板低強(qiáng)度等級(jí)混凝土滲入柱內(nèi)，我司擬將豎向構(gòu)件與梁板分開施工，采取布料機(jī)澆注豎向構(gòu)件混凝土，澆注豎向構(gòu)件混凝土?xí)r，先用布料機(jī)放置于樓面上，澆注完畢后，用塔吊移走，再進(jìn)行梁板結(jié)構(gòu)施工；梁柱核心區(qū)部位少量混凝土可配合塔吊調(diào)運(yùn)。核心筒剪力墻因擬采用大爬模，故同一層分兩次澆筑，第一次澆至板（梁）底，第二次進(jìn)行梁板澆筑。C60混凝土施工注意事項(xiàng)

　　C60微硅粉混凝土由于水泥用量較高、和易性比較好，因此在泵送中主要注意時(shí)間的控制和不使混凝土離析。施工中振搗應(yīng)適時(shí)，混凝土下落入槽時(shí)應(yīng)注意集中和均勻下料，接頭處特別注意振動(dòng)棒的插入深度和連續(xù)性。

　　C60微硅粉混凝土更重要的是要求注意養(yǎng)護(hù)。由于混凝土強(qiáng)度等級(jí)高，初凝后強(qiáng)度值上升快，收縮率大，因此養(yǎng)護(hù)將直接關(guān)系到混凝土的質(zhì)量，施工時(shí)將采取下列措施：

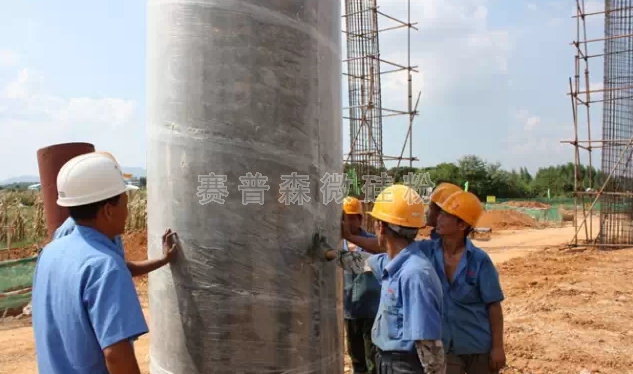

　　保水：對(duì)于堅(jiān)向混凝土表面，當(dāng)混凝土澆搗完約12小時(shí)后，模板將拆除，在拆除時(shí)及時(shí)用塑料薄膜粘貼或用無水養(yǎng)生液進(jìn)行混凝土表面封閉，以達(dá)到保水的目的。在養(yǎng)護(hù)期間，派專人隨時(shí)檢查，修復(fù)脫落的保水面層。

　　澆水：當(dāng)模板拆除后，及時(shí)澆水養(yǎng)護(hù)，為保證堅(jiān)向混凝土表面濕潤(rùn)，采取表面掛麻袋的方式，不斷澆水達(dá)到養(yǎng)護(hù)的目的。平面混凝土可采取連續(xù)澆水的方式進(jìn)行養(yǎng)護(hù)，當(dāng)陽(yáng)光較強(qiáng)時(shí)也須進(jìn)行覆蓋草袋，麻袋進(jìn)行養(yǎng)護(hù)。
