透水混凝土又稱為環(huán)保地坪、生態(tài)地坪是由碎石骨料、透水專用膠結(jié)料、水等拌制而成的一種多孔輕質(zhì)混凝土，由粗骨料表面包覆一薄層漿料相互粘結(jié)而成孔穴均勻分部的蜂窩狀結(jié)構(gòu)，故具有透氣、透水和重量輕的特點(diǎn)，作為環(huán)境負(fù)荷減少型混凝土，透水混凝土的研究開(kāi)發(fā)越來(lái)越受重視。透水混凝土具有和普通混凝土所不同的特點(diǎn)：容量小、水的毛細(xì)現(xiàn)象不顯著、透水性大，水泥用量小、施工簡(jiǎn)單等，因此這種新型的建筑材料的優(yōu)勢(shì)性不斷為人所知，并在道路領(lǐng)域逐漸得到應(yīng)用。它能夠增加滲入地表的雨水，緩解城市的地下水位急劇下降等等的一些城市環(huán)境問(wèn)題。

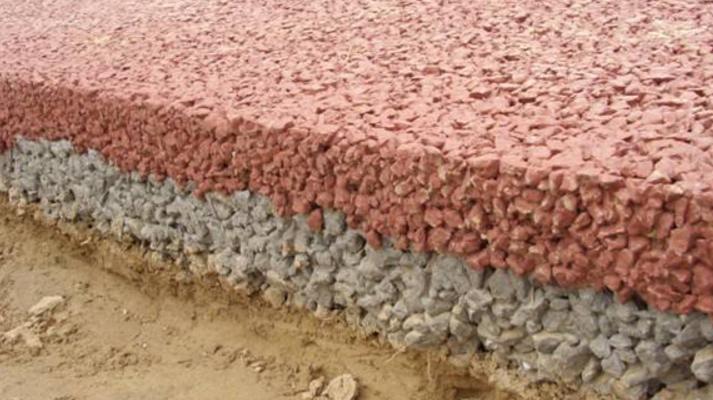

一般按8cm為標(biāo)準(zhǔn)作為人行道的基準(zhǔn)厚度，在此基礎(chǔ)上按不同的功能，設(shè)計(jì)不同的厚度。為降低成本，可采用分層設(shè)計(jì)時(shí)。施工上述單層或分層的透水混凝土路面，鍵全的施工工藝是透水混凝土路面質(zhì)量的保證，豐邦彩石提供以下的施工方案。
1、施工前的準(zhǔn)備：施工前應(yīng)作好組織、物質(zhì)、技術(shù)等三大準(zhǔn)備。
1）組織準(zhǔn)備：建立健全的施工項(xiàng)目組織機(jī)構(gòu)的人員設(shè)置，以能實(shí)現(xiàn)施工項(xiàng)目所要求的工作任務(wù)為原則，人員配置要從嚴(yán)控制，力求一專多用，一人多職。
2）物質(zhì)準(zhǔn)備：透水混凝土施實(shí)質(zhì)上相似于水泥混凝土施工，其原料中僅少不了砂子，而一定粒度的高料碎石替代了骨料，在施工中具有一定量的材料（膠結(jié)料、高料）。
物質(zhì)準(zhǔn)備應(yīng)是現(xiàn)場(chǎng)的準(zhǔn)備，如人員的住宿、所需的水、電供應(yīng)、工程材料堆放工棚（膠結(jié)料須要有防水措施的工棚）搭建；攪拌機(jī)械的設(shè)置場(chǎng)地等等一系列的準(zhǔn)備工作。
攪拌機(jī)械的設(shè)置場(chǎng)地，透水混凝土的攪拌是采用小型臥式攪拌機(jī)。攪拌機(jī)最佳的設(shè)置方案是施工現(xiàn)場(chǎng)的中段，因透水混凝土是屬干料性質(zhì)的混凝土，其初凝快，為保證運(yùn)輸時(shí)間應(yīng)盡量短。為防止混凝土粘污施工場(chǎng)地，攪拌機(jī)下部的一定范圍需用防護(hù)板設(shè)防措施。
3）施工機(jī)械、推車、瓦工工具等必備的工具、立模用的木料或型鋼等配備；水、電設(shè)施到位，生活用水、電以及施工用水、電。施工用電：三相電，施工用水：普通自來(lái)水連接到攪拌設(shè)備旁。 4）施工前的技術(shù)準(zhǔn)備：了解和分析工程項(xiàng)目特點(diǎn)、進(jìn)度要求，了解施工的客觀條件，根據(jù)設(shè)計(jì)要求，熟悉設(shè)計(jì)圖紙，合理布置施工力量，制定出施工方案，為工程順利完成作好技術(shù)上的準(zhǔn)備工作。 5）配合做基礎(chǔ)方的土建隊(duì)，在做地面基層的同時(shí)進(jìn)行專用透水管道的鋪設(shè)，透水管道除按圖紙要求鋪設(shè)外，必須與原道路排水系統(tǒng)相連接，成為道路排水系統(tǒng)的一部分。 2、施工：在準(zhǔn)備工作充分的基礎(chǔ)上，人員設(shè)備方可進(jìn)場(chǎng)施工。 1）立模：
施工人員在首先須按設(shè)計(jì)要求進(jìn)行分隔立模及區(qū)域立模工作，立模中須注意高度、垂直度、泛水坡 度等的問(wèn)題。 2）攪拌：
攪拌器：根據(jù)工程量的大小，配置不同容量的機(jī)械攪拌器，機(jī)械攪拌器的一定范圍內(nèi)的地面處，應(yīng)設(shè)置防止水和物料散落的接料設(shè)備（如方型板式斗類），保護(hù)施工環(huán)境的衛(wèi)生，減少施工后的清理工作。
透水混凝土不能采用人工攪拌，采用普通混凝土攪拌機(jī)械進(jìn)行攪拌，攪拌時(shí)按物料的規(guī)定比例及投料順序?qū)⑽锪贤度霐嚢铏C(jī)，先將膠結(jié)料和碎石攪拌約30秒后，使其初步混合，再將規(guī)定量的水分2-3 次加入繼續(xù)進(jìn)行攪拌約1.5-2分鐘。視攪拌均勻程度，可適當(dāng)延長(zhǎng)機(jī)械攪拌的時(shí)間，但不宜過(guò)長(zhǎng)時(shí)間的攪拌。
（1）施工現(xiàn)場(chǎng)須專人負(fù)責(zé)物料的配比。
（2）嚴(yán)格控制水灰比，即控制水的加入量，水在攪拌中分2-3次加入，不允許一次性加入。
（3）為使物料攪拌均勻，適當(dāng)延長(zhǎng)機(jī)械攪拌時(shí)間，但不宜過(guò)長(zhǎng)。
透水混凝土的養(yǎng)護(hù)：
透水混凝土與水泥混凝土屬性類似，因此鋪攤結(jié)束后，經(jīng)檢驗(yàn)標(biāo)高、平整度均達(dá)到要求后，當(dāng)氣溫較高時(shí)，為減少水分的蒸發(fā)，宜立即覆蓋塑料薄膜，以保持水分。也可采用灑水養(yǎng)護(hù)，所有養(yǎng)護(hù)期不得少于7d，使其在養(yǎng)護(hù)期內(nèi)強(qiáng)度遂漸地提高。
灑水養(yǎng)護(hù)，透水混凝土在澆注后1天開(kāi)始灑水養(yǎng)護(hù)，高溫時(shí)在8小時(shí)后開(kāi)始養(yǎng)護(hù)，但淋水時(shí)不宜用壓力水直接沖淋混凝土表面，應(yīng)直接從上往下淋水，透水混凝土濕養(yǎng)時(shí)間不少于7天。
養(yǎng)護(hù)時(shí)間應(yīng)根據(jù)施工溫度而定，一般養(yǎng)護(hù)期為14—21天，高溫時(shí)不少于14天，低溫時(shí)不少于21天，5℃以下施工，養(yǎng)護(hù)期不少于28天。
涂覆透明封閉劑：
待表面混凝土成型干燥后在3天左右，涂刷透明封閉劑，增強(qiáng)耐久性和美觀性，防止時(shí)間過(guò)常使透水混凝土孔隙受污而堵塞孔隙。
